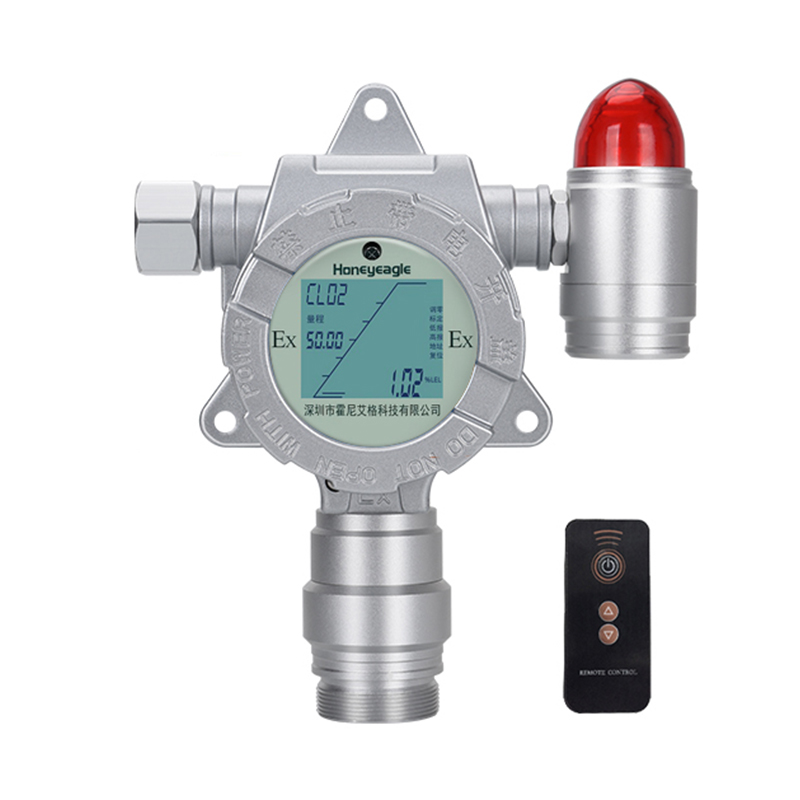

硅烷氣體檢測儀:半導體車間的“隱形護盾”

  在處理高純硅烷(SiH?)時,怎樣實時掌握其濃度、避免瞬間自燃與爆炸?

  硅烷氣體檢測儀正是為破解這一難題而設計——它把微量分析、耐腐蝕材料與智能算法融合進巴掌大的外殼,讓實驗室和晶圓廠的空氣時刻“看得見”。

  一、探測原理與技術要點

  1、紅外光譜吸收

  利用 Si–H 鍵在 4.6 μm 處的特征吸收峰,雙光路比值法消除溫濕度漂移。

  2、氧化半導體傳感

  SnO? 薄膜在硅烷還原后電阻驟降,反映 ppm 級濃度;配合溫控片可抑制交叉干擾。

  3、被動擴散 + 微泵吸雙模

  擴散模式適合連續監測;遇到潔凈棚、煙囪管等負壓環境時自動切換微泵。

  4、動態溫度補償

  內置熱敏電阻矩陣,每秒修正零點,-20 ℃ 至 50 ℃ 維持線性。

  二、核心組件解析

  防火隔爆殼:鋁合金 + 氟橡膠密封圈,通過 Ex d ⅡCT6 認證,耐 1.2 MPa 內爆沖擊。

  光學氣室:金鍍層鏡面反射率>98%,降噪腔體長度僅 35 mm,卻能實現 5 m 路徑等效。

  高速 A/D:24 位 Σ-Δ 采樣,每 0.5 s 更新讀數;DSP 同步濾波,信噪比提升 40 %。

  三重報警:85 dB 蜂鳴 + 環形 LED + 強震動;配置可編程階梯式閾值,方便工藝優化。

  數據溯源:閃存可存 20 萬條記錄;BLE 直連 MES 平臺,支持 PDF 報表一鍵生成。



  三、硅烷危害與報警設定


指標數值說明
爆炸下限 (LEL)1.5 vol%與空氣接觸即可能自燃,安全系數需≤25 %LEL
短時接觸限值 (STEL)5 ppm超此值 15 min 可能誘發呼吸道水腫
報警一級0.3 vol% (20 %LEL)聯動排風、切斷氣源
報警二級0.75 vol% (50 %LEL)啟動惰化氮?dú)庾⑷搿?qiáng)排風

  四、典型應用場景

  晶圓 CVD 制程前區

  閥島、纜線接口最易泄漏;檢測儀掛于胸前即可 360° 掃描。

  光伏電池 PECVD 車間

  反應室抽真空后注入 SiH?/H? 混合氣,換刀門開合瞬間需泵吸模式遠程取樣。

  特氣倉儲

  高壓鋼瓶區每 5 m 設置在線檢測頭,失效 SAW 及時聯鎖報警。

  實驗室合成裝置

  玻璃反應釜破損風險高;便攜式儀器配合應急隊快速排查。

  五、選型要訣

  檢測下限:≤0.1 vol%,才能抓住初始泄露。

  防爆等級:至少 Ex ia ⅡCT4 Ga,滿足 Zone 0 條件。

  響應時間 (T??):<5 s,可對突發排放提供黃金處置窗口。

  維護接口:支持 Docking Station 自動標定,減少人工接觸?;瘏^(qū)。

  兼容性:Modbus-RTU / 4-20 mA / HART 三制式,便于舊廠改造。

  六、校準與日常維護

  零點校準:每日班前以氮?dú)鉀_洗 60 s,自檢漂移;偏差>±2 %FS 立即重標。

  跨度校準:90 天比對 500 ppm 標準氣,誤差>±5 %FS 刷寫系數。

  傳感器更換:紅外源壽命約 3 年,光強衰減 20 %須整件替換。

  過濾網清理:月度拆洗 PTFE 過濾片,避免 SiO? 粉末堵塞光路。

  固件更新:關注廠商安全補丁,修復潛在死區或 Watchdog 失效。

  七、法規與標準速覽

  GB 12358-2023《作業環境氣體檢測報警儀通用技術要求》

  SEMI S2-0718《半導體設備安全評估》

  NFPA 318-2024《清潔室與半導體制造裝置火災防護規范》

  IEC 60079-29-3 可燃與毒性氣體檢測系統性能評估

  符合上述標準并持有 CNEX、ATEX、UL 證書的產品,才可在全球供應鏈中自由流轉。

  八、技術演進趨勢

  MEMS-Tunable 激光吸收

  通過可調諧激光 (3.6 μm) + 引導波光腔,靈敏度可達 ppb 級。

  數字孿生預測

  檢測儀實時上傳健康參數,云端算法預測光源壽命,提前工單提醒。

  無線冗余通訊

  BLE Mesh + Wi-Fi 6 雙鏈路自動切換,事故狀態下仍可 0.1 s 內推送警報。

  本征安全電池

  固態 Li-玻璃電池,-40 ℃ 放電保持 80 % 容量,為極地光伏線體護航。

  九、常見誤區與安全提醒

  只看數值不看趨勢:泄漏可能呈指數上升,忽視曲線斜率易延誤停機。

  延長標定周期:硅烷極易自氧化,傳感器老化速度快于常用可燃?xì)狻?/p>

  隨意加長采樣管:>5 m 管道會吸附 SiH?,導致示值遲滯。

  混用非原廠組件:不同涂層鏡片反射率差異大,輕則讀數失準,重則光源過熱燒毀。

  0 % 顯示即為安全:超量程或光路遮擋同樣顯示 0,需要定期撞擊測試 (bump test)。

  硅烷氣體檢測儀不只是簡單的“傳感器 + 數碼管”,它是在毫秒級時間內與自燃性氣體的賽跑者。唯有深入理解其探測機理、按標準選型、嚴謹維護,才能讓這位“隱形護盾”在火星四濺之前拉響警報,為每一片晶圓、每一位工程師筑起安全底線。
